逆变电路中的自然正弦波是什么?

37

正弦波是一个平滑的波形,它振荡(周期性地在零上下移动),如图1的RHS所示。这种波型在自然界中经常出现,包括风、声、光。以这种方式变化的交流电或电压也可以用正弦波表示。它显示了一个变量的振幅如何随时间变化。交流功率用正弦波表示。

一个没有畸变或谐波的纯自然正弦波信号只由基频组成。然而,实际上,供电线路可能会出现扭曲。例如,在纯正弦波逆变器中,谐波可以通过诸如荧光灯镇流器、计算机和以脉冲形式吸收电流的电机控制器等负载引入到正弦波中。

AC信号波形由称为谐波的频率包括基频的倍数。如果波形具有5kHz的基频,则倍数10kHz,15kHz,20kHz等,也可以在波形中存在。谐波导致电源线的过热问题,连锁电线,电机,变压器和跳闸,并减少功率因数。

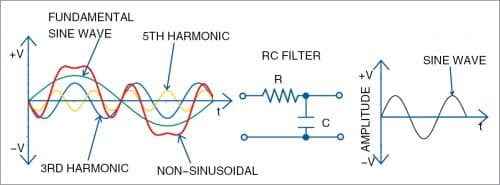

谐波通过滤波器网络消除,滤波器网络可以由电阻、电容和电感组成。滤波器屏蔽某些频率,但允许所需的正弦波传递到负载上。图1说明了使用电阻-电容(RC)滤波电路对谐波进行滤波以得到纯正弦波。

滤除正弦波谐波
图1:滤除正弦波谐波

逆变电路可以产生不同的正弦波输出。主要有三种类型的逆变器:纯正弦波、修正正弦波和方波逆变器。

纯粹的正弦波

纯净的正弦波能量由您当地的公用事业公司或发电厂以及一些纯净的正弦波发生器/逆变器产生。这些逆变器是最昂贵的并且优于所有其他类型的逆变器。纯正弦波逆变器的主要优点是,大多数设备/电器都会在没有任何问题的情况下脱离它们。也就是说,纯正弦逆变器可用于运行复杂的设备,电路板,医疗设备,微波等。

修改后的正弦波

它也被称为准正弦波。它实际上有一个像平方波一样的波形,但额外的一步。它比纯净的正弦波更嘈杂和粗糙。

Modified Sine Wave逆变器将在大多数设备工作,尽管设备的效率或功率将减少。因此,某些时钟和定时器可能比正常或不起作用更快地运行。

方波

所有逆变器中最便宜的是方波。方波逆变器可以在许多电子设备上工作,但对一些电器,尤其是电子或计算设备,不太可靠,也不安全。
