用于G3-PLC混合电力线和无线通信的芯片组

357

基于可编程多协议SoC和超低功耗sub-GHz S2-LP射频收发器的交钥匙解决方案

意法半导体宣布,ST8500和S2-LP芯片组已根据定义通过电力线和无线媒体无缝连接的G3-PLC混合通信标准通过认证。G3-PLC Hybrid规范允许智能电网、智能城市、工业和物联网设备根据网络条件,随时自动、动态地选择最佳可用的无线或电力线通道。这使得覆盖范围、可靠性和可伸缩性更强,同时也允许低成本的系统操作,从而支持新的用例。

ST8500电力线通信SoC平台广泛应用于智能计量、智能工业和基础设施应用,是智能电网市场的关键利益相关者的首选。同时,硬件和固件解决方案已被选定,以驱动官方的G3-PLC联盟RF认证测试设备。

基于6LowPAN和IPv6,结合射频连接和本地G3-PLC协议栈,ST8500 SoC在接收模式下的消耗小于100mW,确保超低功耗性能,最大限度地减少新型智能电表带来的电网负载。它包含了用于实时协议处理的高性能DSP和用于上层处理和系统管理的ARM Cortex-M4F核心。DSP和ARM核心都在芯片上拥有代码和数据SRAM,而外围设备包括一个128/256位AES加密引擎,以满足智能能源应用的需求。模拟前端(AFE)连接到STLD1线路驱动器也集成。STLD1通信可靠,即使通过噪声电源线和低阻抗,具有高驱动能力和高线性度。

S2-LP是一种高性能超低功率射频收发器,用于1ghz以下频段的射频无线应用。它可以在433、512、868和920 MHz的免license ISM和SRD频段工作,并可以通过编程在413-479 MHz、452-527 MHz、826-958 MHz和904-1055 MHz频段工作。该收发机允许RF-link预算大于140dB的长距离通信范围,并满足世界各地的无线电设备规定,包括欧洲,北美,中国和日本。ST为S2-LP提供配套的集成巴伦/滤波芯片,简化天线连接电路,在空间有限的应用中节省PCB面积。

该认证芯片组将ST8500可编程多协议芯片电力线通信系统(SoC)和STLD1线驱动器与ST的S2-LP超低功耗亚ghz无线电收发器结合在一起。SoC的可编程性使软件定义的实现能够在全球频段支持广泛的电力线协议栈组合,如CENELEC和FCC。

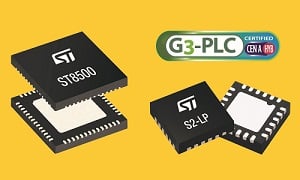

ST8500 SoC封装为7mm x 7mm x 1mm QFN56。STLD1和S2-LP每个包装为4mm x 4mm x 1mm QFN24。所有设备都在完全生产中,意法半导体可以提供这些设备。
