使用蓝牙和TA8210AH的双通道无线音频放大器

由Vasavi Sai和Saurabh Kumar

56107

使用音频放大器日益增加。该项目涉及使用VTF-108蓝牙模块和音频放大器无线传输和放大接收信号的放大IC TA8210AH

蓝牙模块可以连接到高保真设备,手机和MP3播放器等设备。MobilePhones等音频源作为发射机单元,蓝牙模块,音频放大器和扬声器形成接收器或无线扬声器单元。接收器单元可以定位在任何地方(在蓝牙范围内),因此在不使用任何电缆的情况下都可以移动。接收器单元中的放大器用于促进音频信号。

这种设计可用于四轮车辆,房屋,研讨会大厅等。作者的原型如图1所示。1。

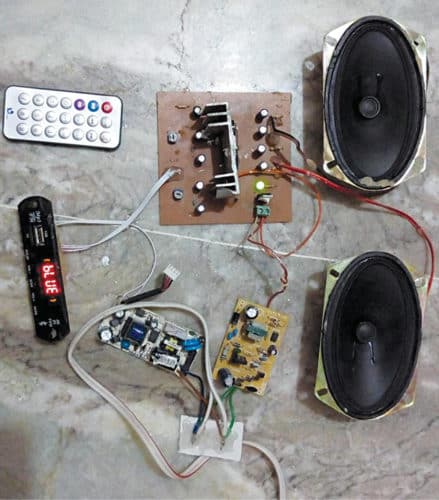

作者的原型
图1:作者的双通道无线音频放大器的原型

电路和工作

2通道无线音频放大器的电路图如图2所示。它建在2声道音频放大器TA8210AH(IC2),VTF-108蓝牙模块,两个扬声器(LS1和LS2),电阻(R1到R7)),电容器(C1至C11)和一些其他组件。VTF-108模块需要5V直流电源,而音频放大器IC2使用12V直流电源。

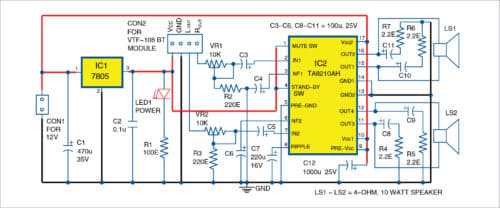

双通道无线蓝牙音频放大器电路图
图2:2通道无线音频放大器的电路图

整个设计需要如下所述的连接。

连接蓝牙模块到放大器

蓝牙模块有四个输出引脚,分别是Lout、routing、Vcc和GND。右通道(Rout)和左通道(Lout)分别连接到IC2的引脚2和7,然后是预置VR1和VR2,以及电容C3和C5。IC2引脚3、6连接反馈电容器C4、C6,并接地。蓝牙模块提供5V DC电源。

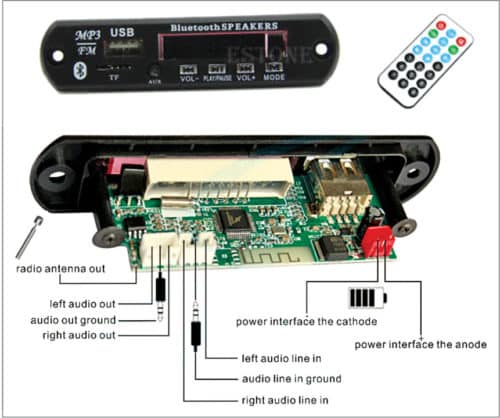

VTF-108蓝牙模块
图3:VTF-108蓝牙模块

将放大器连接到扬声器

放大器IC2的输出管脚11和12直接连接到扬声器(LS2)。IC2和另一个扬声器(LS1)的输出引脚15和16也做了类似的配置。为防止音频信号振荡,每根导线上都连接有一个与电阻器串联的电容器。

将电源连接到电路

IC2的引脚5、13、14接地,而引脚8通过C7接地,C7起到波纹消除元件的作用。IC2引脚1、4接5V电源。电容C1连接12V电源进行滤波。IC2引脚9、10和17连接到一个12V直流稳压电源。

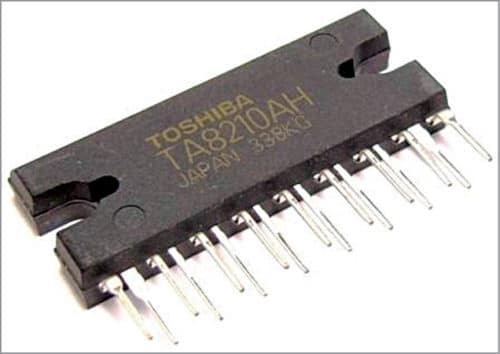

2通道音频放大器集成电路
图4:2通道音频放大器集成电路

建设和测试

图2中示出了2通道无线音频放大器的实际尺寸PCB布局。图5中的组件布局在图5中。6。

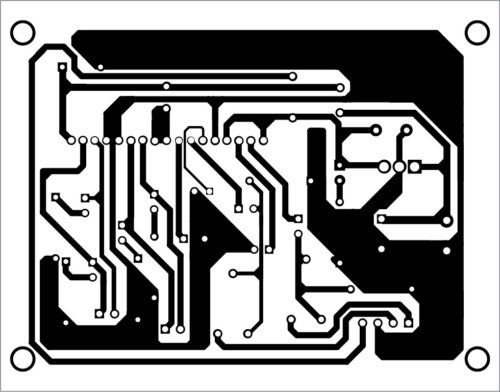

PCB布局2通道音频放大器
图5:2通道无线音频放大器的PCB布局

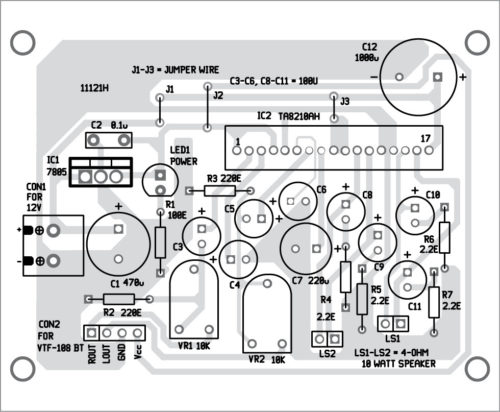

PCB的组件布局
图6:PCB的组件布局

下载PCB和组件布局PDFS:点击这里

用蓝牙连接手机

第一步是将手机蓝牙连接到音频放大器的蓝牙模块(VTF-108)。为此,打开电路,从您的手机设置中打开蓝牙,并将其与VTF-108配对。

Pagaria是您在手机中出现的蓝牙设备(用于测试目的)的名称。选择它,它将自动连接。配对不需要密码。配对后,您可以开始向VTF-108发送音频信号。

将音频信号发送到放大器

一旦VTF-108接收到音频信号,这些就会通过其输出引脚,LOUT和RAT传输到IC2。调整VR1和VR2,直到您从扬声器获得最大和无噪声声音。

扬声器中的放大信号

来自IC2的放大音频信号被发送到扬声器LS1和LS2。

VTF-108模块具有USB端口,通常配有遥控器。您可以使用此遥控器更改歌曲或调整卷。您还可以使用此蓝牙模块接口USB设备以播放歌曲。


Vasavi.SAI VPDK是社论国际信息技术杂志的成员。他的兴趣包括LED制作和设计,嵌入式系统,家庭自动化,VLSI和FPGA。他在各种国际期刊上发表了研究论文。

Saurabh Kumar目前正在首席门口的行政官员。他的兴趣领域是嵌入式系统和MATLAB编程。

本文首次发表于2018年9月28日,并于2019年2月10日更新。
