两个设备的开/关遥控器

由Pamarthi Kanakaraja.

206

这个项目将使两个电器能够远程控制。它利用的是使用频率为38kHz的调制红外(IR)脉冲序列的电视或DVD遥控器。

关于这个项目的好处是它不使用任何微控制器,并且基于CD4017B十年计数器IC和TSOP1738 IR接收器,仅用于控制两个设备。作者的原型如图1所示。1。

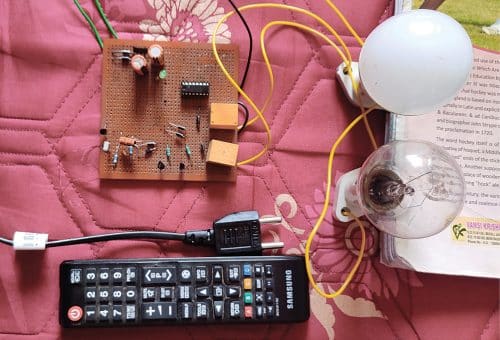

作者的原型
图1:作者的原型

电路和工作

图2中所示的双通道IR遥控开关的电路图包括:2可以分为两个部分:调节电源和控制电路。

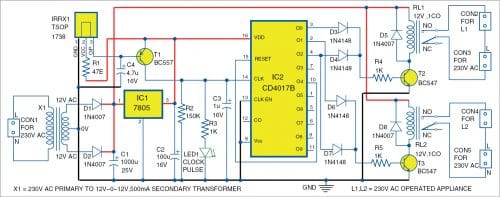

双通道遥控电路
图2:双通道遥控电路

稳压电源由一个12V-0-12V、500mA降压中心攻点变压器(X1)、使用1N4007二极管(D1和D2)的全波整流器、5V稳压IC 7805 (IC1)和两个电解电容器C1和C2组成。

控制电路由IC CD4017B (IC2)、1N4148二极管(D3、D4、D6和D7)、晶体管BC557 (T1)、两个BC547晶体管(T2和T3)和两个12V继电器(RL1和RL2)组成。

项目需要CD4017B IC和TSOP1738 IR接收机(irx1) 5V,两个12V单切换SPDT继电器需要12V非稳压直流。

输入侧的TSOP1738 IR接收器从遥控器接收38kHz IR脉冲。在正常情况下,接收器的输出引脚处于逻辑高,表示晶体管T1被切断,其收集器端子处于逻辑低。T1的收集器驱动CD4017B十年计数器的时钟线。

当您指向IR接收器并按下任何键,电路接收38kHz IR脉冲的列车。这些脉冲在T1的集电极处反转,并给予十年计数器IC2的时钟输入。

到达脉冲可以以相同的速率(38kHz)递增CD4017B计数器,而是由于在IC2的时钟输入引脚14处的RC滤波器电路(包括R2和C3),因此脉冲的列车显示为对计数器的单个脉冲。因此,在按下每个键时,CD4017B仅通过单个计数进行进步。

当您释放遥控器的键时,电容器C3通过电阻器R2放电,并且时钟线变为零。因此,每次按下并释放遥控器上的键,CD4017B计数器都会在其时钟输入端接收单个脉冲。LED1发光以表示通过IC2从遥控键接收脉冲。

手术可分为五种情况(类型):

情况1

最初,当你按下红外遥控器上的一个键时,CD4017B的O0输出变高了。计数器对到达其CLK引脚(14)的每一个从低到高的脉冲递增。当第一个脉冲到达时,O0升高,晶体管T2导通二极管D3。这激活了继电器RL1,连接到它的设备L1打开。

案例2.

当您再次按下一个键时,到达CLK线的第二个脉冲使计数器增加1。因此,CD4017B的O1输出高,晶体管T3导通二极管D5。这将激活继电器RL2,连接到它的交流器具L2打开。同时,由于输出引脚O0低,晶体管T2被二极管D3截止。这使继电器RL1失动,电器L1关闭。

案例3.

当您再次按下键时,到达CLK线的第三脉冲再次递增一个柜台。因此,CD4017B的O2输出分别通过二极管D4和D6进入高且晶体管T2和T3进行。这会激活继电器(RL1和RL2),并且电器(L1和L2)都打开。

案例4.

当您按第四次键时,到达CLK线的第四个脉冲将使计数器再增加一次。因此,CD4017B的O3输出变高,同时CD4017B的输出引脚O0、O1、O2变低,即T2、T3晶体管截止。这将使继电器和电器都停止工作。

案例5.

如果您再次按下一个键,到达CLK线的第五个脉冲再次使计数器增加1。由于O4连接到IC2的主复位引脚15,它将CD4017B带回到O0高的开机复位状态。

每当按遥控器上按键时,上述循环重复。因此,该电路简单地操作用作设备的双通道开/关切换开​​关,用于使用IR远程设备控制。

建筑和测试

双通道IR遥控开关的PCB布局如图3所示。图3中的组件布局在PCB上组装电路后,将变压器的次级连接在X1上。

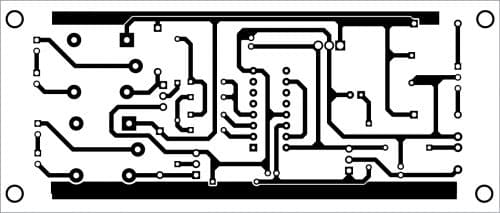

用于遥控器的PCB布局
图3:遥控器的PCB布局

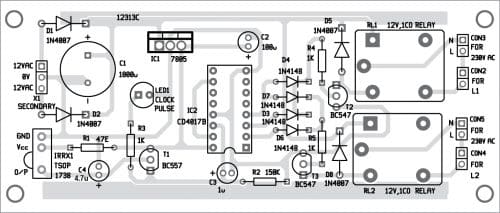

PCB组件布局
图4:PCB的组件布局

下载PCB和组件布局PDFS:点击这里

代替230V交流操作设备,您可以使用60W,230V AC灯泡进行测试,如原型所示(参考图1)。


Pamarthi Kanakaraja是安得拉邦Guntur区Vaddeswaram K.L.大学的一名助理教授(研发小组)
