基于微波雷达的电击保护

Ashwini Kumar Sinha

176.

谈到家里电动插座附近的儿童的安全性时,由于电击,许多事故情况发生。虽然保护系统充分放置在此类插座中,但是,它们在白天失败时,因为这些系统包括邻近传感器。这些PIR运动传感器依靠IR和环境光来获得受影响。虽然非常准确,但它们无法区分人造光线和自然光(在白天大量出现)。为了更好的可靠性,PIR或IR邻近传感器不合适。

因此,在这个项目中,你将学习制作一个电击系统安全系统,它使用微波技术来检测接近插座的儿童。一旦检测到他们的存在,连接电源插座的电路就会自动关闭,从而保护儿童免受任何电击。集成的安全电击保护系统也会触发警报或警报。

但是微波辐射对人体有害吗?不一定。本项目使用的微波雷达功率非常低。它的辐射大约只有几毫瓦,远远低于每公斤4瓦的有害健康影响阈值。可以看出在这里V.雷达系统的低RF级别不会导致任何显著的温度上升在人体中,因此在暴露于国际标准规定的限制的RF水平时,没有发出的问题。

既然我们把一切都弄清楚了,就让我们开始吧。

基于微波雷达的电击防护材料清单

在职的

这里使用的雷达用于微波感应。发射的微波能穿透薄的塑料和陶瓷材料。因此,它可以有效地放置在电插座板后面。雷达(与继电器相连)接收到的微波决定了外部物体的位置并采取必要的行动。因此,当雷达感应到有人出现时,它会触发继电器柱塞移动并切断插座电源,从而防止任何事故发生。当没有人在场时,电流恢复。通过使用微波,无论外部照明条件如何,都可以实现精确的检测。

rcwl - 0516雷达引脚

RCWL - 0516微波雷达有5个引脚,但仅使用4:VIN,GND,3V和OUT。确保将OUT引脚连接到Arduino,以便每当任何人类都在微波场内时传输微波信号输出。

rcwl  -  0516雷达引脚

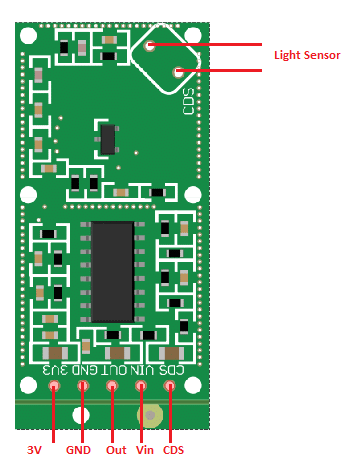

图1. RCWL - 0516雷达引脚

联系

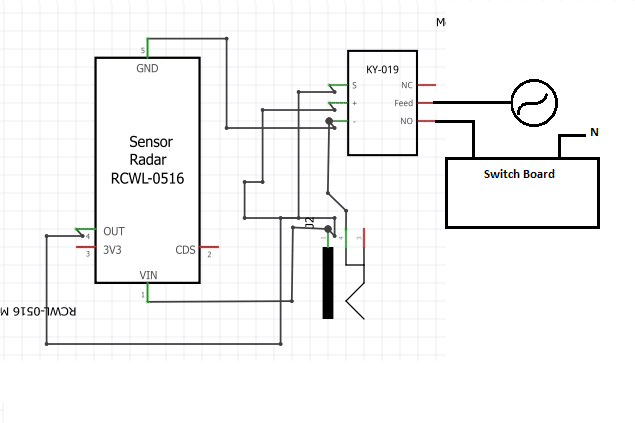

连接微波雷达,如电路图所示。

2.连接
微波雷达 中继
vcc.
GND. GND.
出去 在1
3V. + ve LED销

将RCWL微波雷达安装到电源插座上

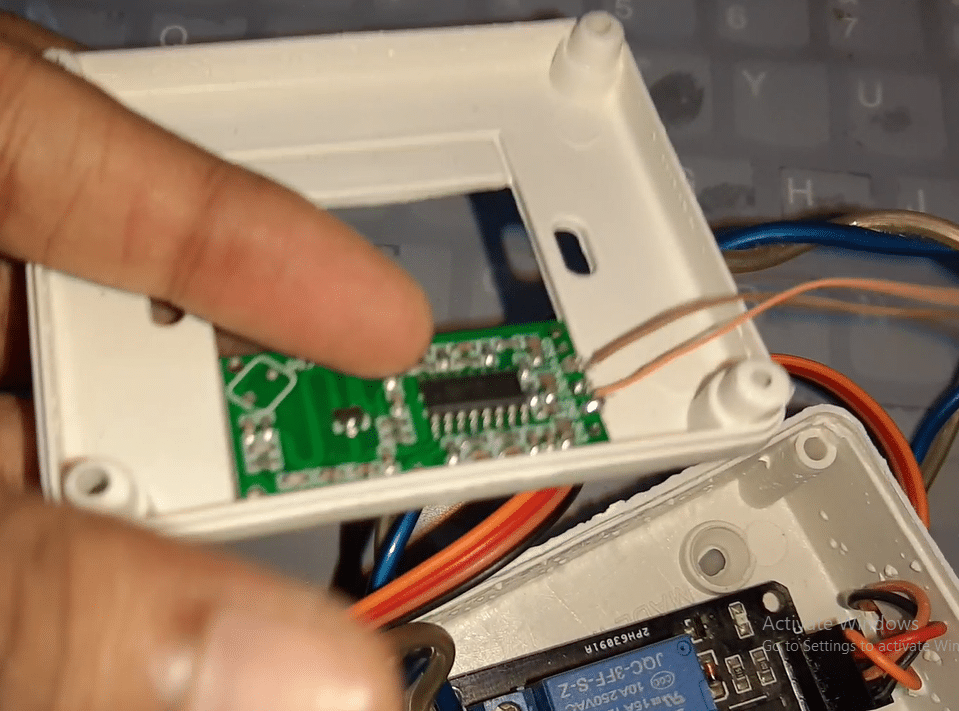

图3.连接到电动插座的RCWL微波雷达
连接RCWL微波雷达连接

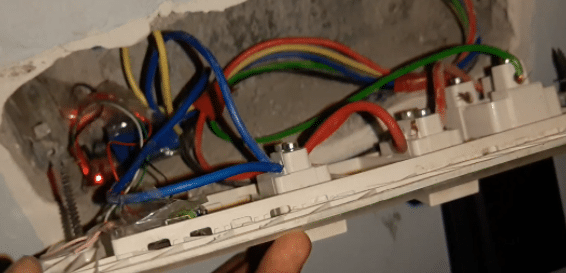

图4所示。将RCWL微波雷达安装到电源插座上

测试

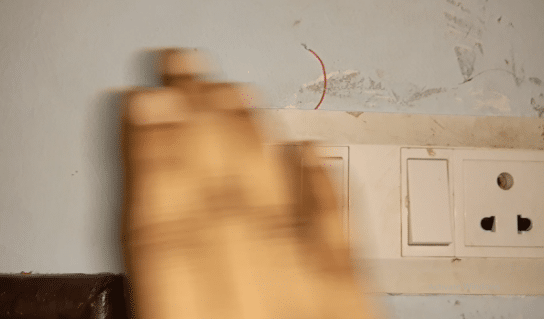

图5所示。

把继电器和传感器放在插座板后面,给一切供电。当手指插入插座或身体任何部位靠近插座时,插座内电路的电源就会被切断,以避免触电。然而,当你离开电路板和微波感应场,电力流过电路插座将自动打开。
