微型逆变器

罗翰·b·雷贝罗(Rohan B. Rebello)著

82464

这里描述了一个简单的低功耗逆变器电路,它可以将12V直流转换为230V交流。它可以用于夜间灯和无绳电话等非常轻的负载,但可以通过添加更多的mosfet修改成一个强大的逆变器。

电池充电器电路

该电路有一个带切断和电池电量指示器的两级电池充电器和一个逆变器电路。充电电路围绕IC1构建(LM317)如下图所示。当主电源230V AC可用时,IC1通过二极管D3(1N4007)向SCR1(TYN616)提供栅极电压。SCR1开始给电池充电。对于输出电压设置,可使用预设VR1。

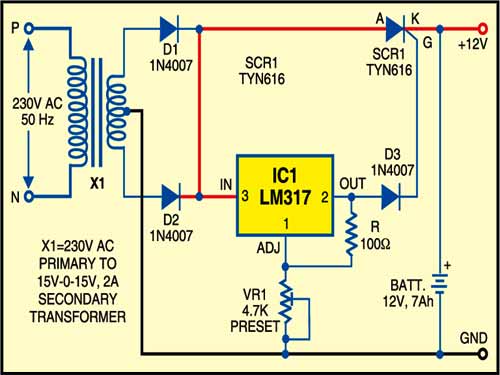

带切断电路的蓄电池充电器
带切断电路的蓄电池充电器

电池液位指示器和逆变器电路如下图所示。电池电平检测系统是围绕晶体管T1和T2(均为BC547)以及一些分立元件构建的。当电池充电时(比如,充电到10.50V以上),LED1发光,而压电蜂鸣器PZ1不发声。另一方面,当电池电压下降(例如,低于10.50V), LED1停止发光,并发出压电蜂鸣器的声音,表明电池已经放电,需要重新充电以供进一步使用。

逆变电路

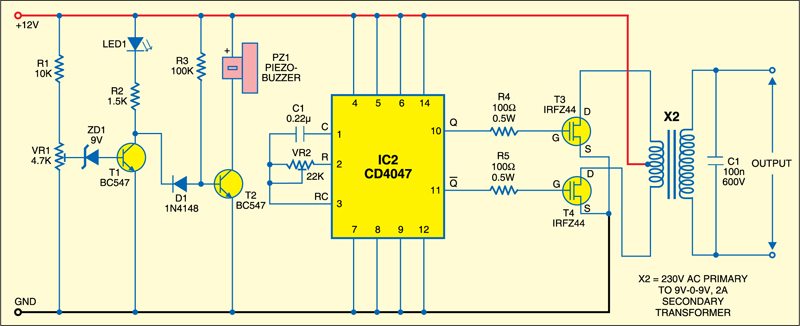

电池液面指示器及逆变电路
电池电量指示器和逆变器电路

逆变器是建立在IC2 (CD4047),这是一个稳定的多谐振荡器,工作频率在50赫兹左右。IC2的Q和Q输出直接驱动功率mosfet (T3和T4)。两个mosfet (IRFZ44)用于推挽配置。逆变器输出由电容C1滤波。

构建和测试

将电路组装在通用PCB上,并将其封装在合适的金属盒中。

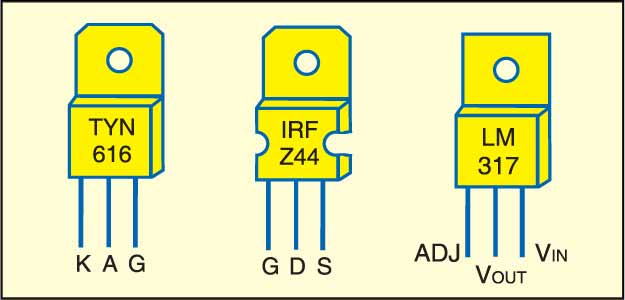

TYN616、IRFZ44和LM317的引脚配置
TYN616、IRFZ44和LM317的引脚配置

在安装PCB上的组件之前,请参阅引脚配置。使用支撑夹在盒子上安装底盘和电池的变压器。适用于MOSFET的散热器。通过借助于更高的电流额定变换器和附加MOSFET,该电路也可用于其他应用以及提供更高的功率和其他应用。


这篇文章首次发表于2010年1月,最近进行了更新。

25条评论

  1. asslm…嗨,兄弟,. .我来自印度尼西亚…我需要你的原理图的许可,我将用它来做我的项目。稍加修改,…我使用20x irfz44将构建我的客户,..请. .感谢分享……

  2. SCR阴极和接地之间的电压是否与SCR栅极和接地之间的电压相同?

    我的意思是通过改变预设VR1,栅极电压也会改变,所以阴极电压也会改变,或者保持不变

  3. 这个电路能引出多少电流?我想知道为什么我们用降压变压器而不是升压变压器。

  4. LM 317在没有任何直流滤波电容器的情况下是否正常工作?因为电路中只使用了脉动直流电。等待答复。谢谢你,先生。

  5. 在实际电路中,建议使用输入滤波电容(如1000uF)来改善输入瞬变。
    在输出端可以使用一个可选电容(比如1uF到10uF)。

  6. 你的项目非常有趣。我对电子产品相当陌生。我想加强
    输出功率约为100w。我可以使用相同的组件吗
    IC CD 4047和使用几个irfz44 fet并联加上高变压器
    容量?请让我知道这些值。期待您的建议。
    此致。
    Kithsiri

  7. 这是一个伟大的项目,请发给我原理图,我的名字是Goodson Siame,来自赞比亚非洲。

  8. 请帮我设计容量为2A的纯正弦波逆变器。我也想学习SMPS的设计。你们提供培训课程吗?
    谢谢
    钱德谢赫

  9. 请为“带切断电路的电池充电器”提供充电和充电完整的LED指示灯。感谢您的大力支持。
