开源氧气浓缩器参考设计

1809

随着COVID-19病毒的爆发,目前氧气浓缩器已成为一种重要需求,导致需求激增。在市场未能维持氧气浓缩器供需比例的情况下,创客社区和开源设计的努力为需要氧气浓缩器的人带来了巨大的福祉,帮助医护人员抗击COVID-19大流行。继续努力开发氧气浓缩器,以满足日益增长的短缺,这里有一些创新。

OpenOx

OpenOX是一款开源的氧气浓缩器,其设计最大氧气流量为6 LPM,氧气浓度水平从85%到95%,同时消耗580W的功率。其设计采用分子筛和变压吸附,生产出高氧浓度的产品。

欲了解更多详情,请查看在这里

ProjectApollo

该原型使用2升的苏打瓶作为沸石/二氧化硅罐。沸石罐吸收某些气体,如氮气和二氧化碳。压缩空气通过沸石床层,吸附O2和Ar,循环往复,直到氧气浓度水平增加。阿波罗氧气浓缩器目前每分钟产生5升氧气浓度约为45%。团队正在努力使氧气浓度达到90%。

想了解更多细节,请点击这里

OxiKit

oxkit能以每分钟24升的速度提供氧气,氧气浓度为92%。这种开源的氧气浓缩器设计使用了当地找到的材料,任何人都可以轻松制造。它的设计还包括从空气中吸收氮气和二氧化碳的沸石。通过一个阀门和Arduino来控制进气和输出空气的压缩过程/循环。

图片来源:https://oxikit.com/

欲了解更多详情,请查看在这里

ReapRap

图片来源:点击这里

它由底部的一个腔室组成。为了清洁空气,用硅胶去除水分。二氧化碳在活性炭的帮助下被去除。沸石存在于阀门和室中,吸收大气中的氮,分离氧气。之后,富氧空气被转移到一个恒压储气罐,在再水化器的帮助下,最初被硅胶去除的水分又被恢复了。阀门的开启和关闭由Arduino单片机和MOSFET控制。

欲了解更多详情,请查看在这里

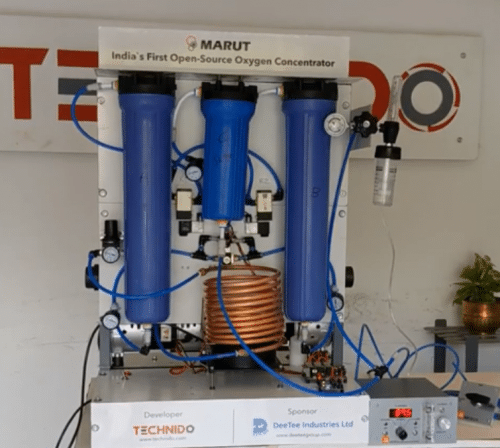

Marut

图片来源:点击这里

Marut是印度制造的氧气浓缩器,采用了OXIT参考设计。这种开源设计的组件在当地市场和五金店很容易找到。马鲁氧气浓缩器使用空气压缩机从环境中收集空气,然后将其转移到沸石罐。沸石有助于将氮气从空气中分离出来,并收集富氧空气。目前工作的原型可以提供氧气浓度为90%到92%,流速为10 LPM的空气。操作压力为30psi。

更多细节和参考设计检查在这里
