USB MP3播放器

在本文中,您将找到组装和使用由深圳维尔硅科技有限公司提供的USB MP3模块的说明。为了方便用户,该模块还配备了遥控器。- Aniruddh Kumar Sharma

87540

如果你去市场买一个USB MP3播放器,大约需要500卢比或更多。但你可以自己组装一个,花费不超过150卢比。所有的组件,包括模块,都是现成的套件形式,许多电子备件商店。

在本文中,您将找到组装和使用由深圳维尔硅科技有限公司提供的USB MP3模块的说明。为了方便用户,该模块还配备了遥控器。

图1:拆卸前盖
图1:拆卸前盖

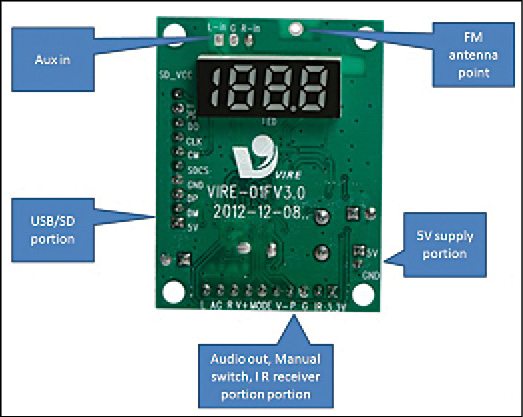

图2:USB模块及其各种连接点
图2:USB模块及其各种连接点

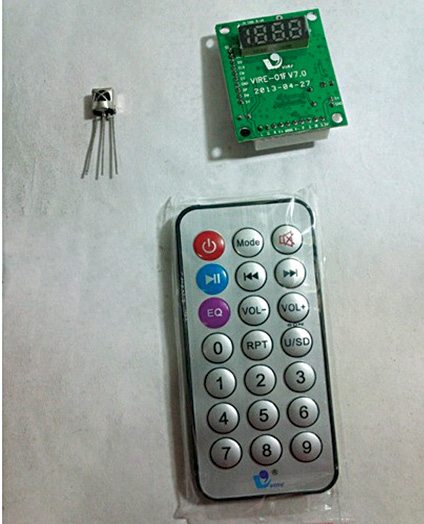

这个多功能模块具有USB播放器,SD卡播放器,FM播放器和辅助输入。除了USB MP3模块,您还可以在这个DIY项目的套件中获得两个3.5mm母插座,USB母线或端口,IR接收器和5V稳压直流电源。

只需连接以下文本中提到的组件。

这里我们将讨论所有已经尝试和测试成功的功能,除了SD卡持有人连接,因为这个功能很少使用。将下面提到的点连接到USB母头:

接地,接地
DP -数据加(+)
DM - 数据减去( - )
5V - 5V供应

连接音频输出和红外接收机部分如下所示:
左通道音频输出
AG -模拟接地
右通道音频输出
G - IR接收器的地面
IR - IR退出IR接收器
3.3V - 3.3V红外接收机电源

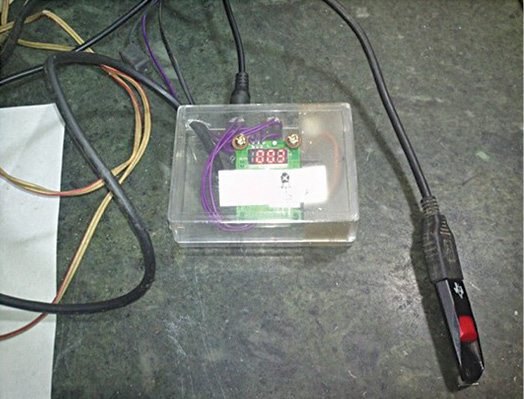

图3:作者的原型
图3:作者的USB Mp3播放器原型

几乎所有的红外接收器有他们的IR, GND和Vcc引脚从前面面对接收器。手动开关连接是可选的;这些可以通过触觉开关连接到地面:
V+ -体积+
模式 - 模式(USB / AUX / FM)
V -体积减
p - 播放/暂停
连接一个调节的+5V到点5V和GND。连接aux连接如图所示:
左通道音频在
g - 模拟地面
r - 右声音音频
天线可以连接到显示的点,以进行FM接收。
正如上面所示,只需连接,并将输出连接到任何电脑多媒体扬声器,并享受音乐。
