无刷直流电机驱动器

这里描述的电路使用DRV10866驱动器IC来驱动小型BLDC风扇,而不使用任何位置传感器。- ABHIJET RAI.

113868

Vivek panchabhaya EFY测试使用无刷直流电动机(BLDCS.)正在上升。但是它们的控制通常需要转子位置信息来选择适当的换向角度。通常,A.霍尔效应传感器用于检测转子位置。但在成本敏感的应用中,无传感器换向方案通常是可取的。本文描述的无刷直流电机驱动电路采用DRV10866.驱动IC驱动小型BLDC风扇,不使用任何位置传感器。一个无刷直流风扇的速度可以平稳地变化,而不需要与一个正常的交流风扇相关的通常步骤。

无刷直流电动机驱动电路

图。图1示出了较少的BLDC电动机驱动器的电路。电路围绕一个NE555.(IC1), DRV10866 (IC2)和一些其他组件。

无刷直流电机驱动器电路

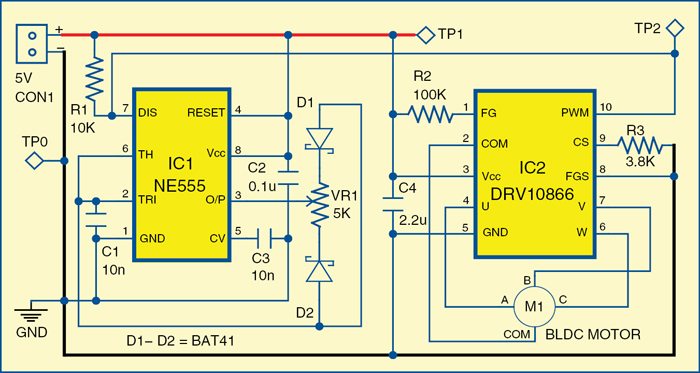

图1:无刷直流电机驱动器的电路

ab6_parts_lists.来自德州仪器的DRV10866驱动IC用于驱动小型三相BLDC电机(M1)。该电路采用三相传感器的电动机驱动器,具有集成功率MOSFET,具有高达680mA峰的驱动电流能力。DRV10866专为低噪声和低分量计扇动电机驱动应用而设计。使用150°的传感器的反电动积器,用于控制三相电机。

100K上拉电阻(R2)用于IC2的引脚1。IC2的引脚2,4,7和6分别连接到BLDC电动机的公共,相位,相B和相C。IC2的销10连接到IC1的引脚7,以使脉冲宽度调制(脉宽调制)来自IC1的信号以控制BLDC电机的速度。

输出信号(PWM)可在IC1的引脚7 (DIS),而不是从通常的输出引脚3的IC。PWM信号的占空比可以使用电位器VR1从5%调整到95%。无刷直流电机的转速可以通过改变PWM信号的占空比来控制。逆时针旋转VR1降低了占空比,从而降低了电机的转速,反之亦然。

建筑和测试

D9D_Test_Point无刷直流电动机驱动器的单侧PCB如图2所示。图2中的组件布局包括在内。3。在推荐的PCB上组装电路以最大限度地减少装配错误。IC2应安装在PCB的焊料侧。

无刷直流电机驱动器的单面PCB

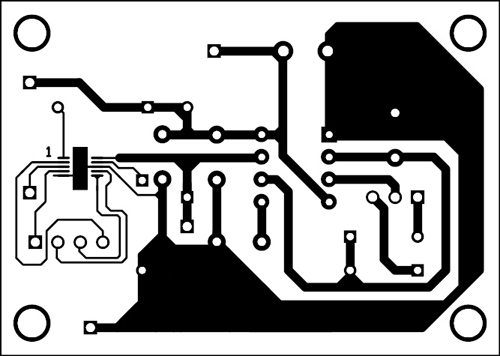

图2:用于直流无刷电机驱动的单面PCB
d23_fig3.

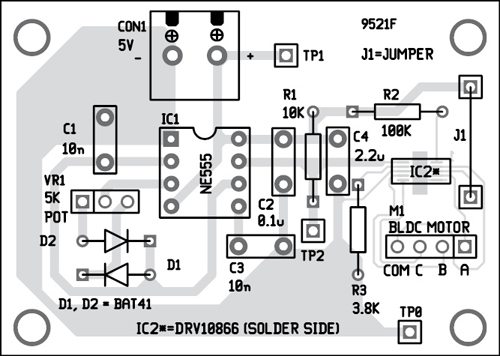

图3:PCB的组件布局

下载PCB和组件布局pdf:点击这里

组装好组件后,将5V直流电源连接到CON1连接器。为了测试该无刷直流电机驱动电路是否正常工作,请验证TP1相对于TP0的5V电源是否正确。顺时针或逆时针旋转VR1,使电机转速增加或降低。
