12V电池吸收浮子充电器

由带着哈桑

154569

当电池达到电路设定的最大充电电压时，大多数电池充电器停止充电。这个12V电池充电器电路以一定的电压即吸收电压对电池进行充电，一旦达到最大充电电压，充电器将输出电压改变为浮动电压，使电池保持在该电压下。吸收和浮动电压取决于电池的类型。

本充电器电压设置为SLA 12V, 7Ah密封铅酸电池，吸收电压为14.1V ~ 14.3V，浮动电压为13.6V ~ 13.8V。为安全工作及避免电池过充电，吸收电压为14.1V，浮动电压为13.6V。这些值应由电池制造商指定。

12V电池充电器电路

12V电池充电器电路
图1:12V电池充电器电路

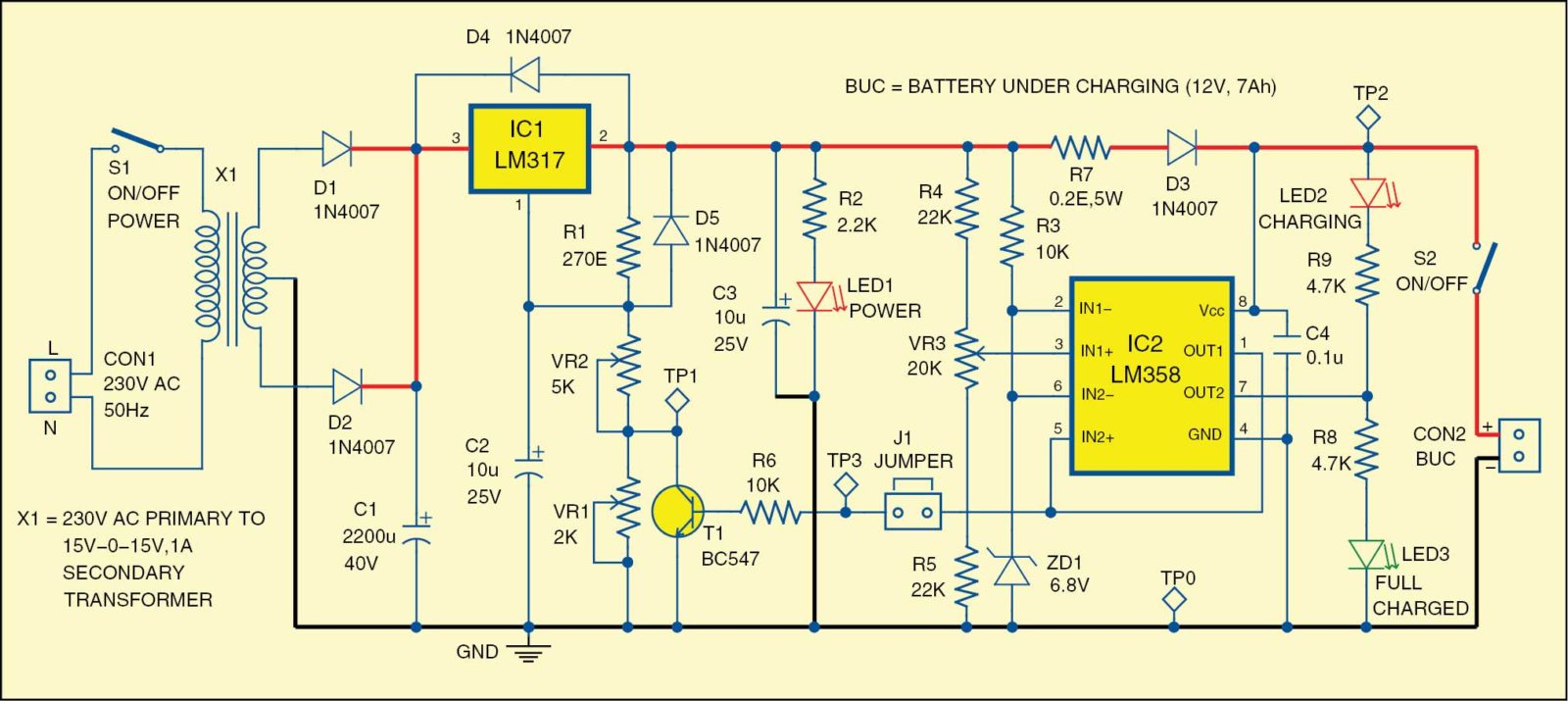

12V电池吸收浮子充电器电路图如图1所示。它是建立在降压变压器X1，可调电压调节器LM317(IC1)，运放比较器LM358 (IC2)和其他一些元件。该电路中使用的230V交流初级变压器到15V-0-15V, 1A次级变压器降低市电电压，由二极管D1和D2整流，电容C1平滑。这个电压给LM317的输入进行调节。

12V电池充电器电路部分清单

其基本电路是采用稳压电源LM317，通过改变调节引脚1的电阻来控制输出。LM317需要有良好的散热片。LM358是一种双工作放大器，用于控制电池的过充电。电容器C4应尽可能接近IC2引脚1。跳线J1用于校准(设置)。设置充电电压时，取下跳线，校准后接回。

对于初始设置，拆卸跳线J1，关闭S2，接通S1，调整电表VR2在测试点TP2获得13.6V。调整电位器VR3，使LED2开始发光。在测试点TP1处，调整potmeter VR1读数0.5V (14.1V和13.6V之差)。在测试点TP2上调整VR2读数为14.1V。

通过这些设置，TP3测试点低压时TP2读数为14.1V, TP3测试点高压时TP2读数为13.6V。连接跨接j - 1。充电器现在可以使用了。连接12V待充电电池(BUC)，极性正确，在CON2。在S2切换;LED2和LED3中的一个led会亮起来(最有可能是LED2)。如果两个都不亮，检查连接;电池可能没电了。接通S1充电。电池充满电的状态将由发光二极管3指示。

A36_Test

不要担心，如果你忘记关闭充电器。充电器现在是浮动电压(13.6V)，可以永远保持这种充电模式。

建设和测试

12V电池吸收浮子充电电路的单面PCB如图2所示，其组件布局如图3所示。将除变压器X1和待充电电池(BUC)外的电路组装在PCB上。

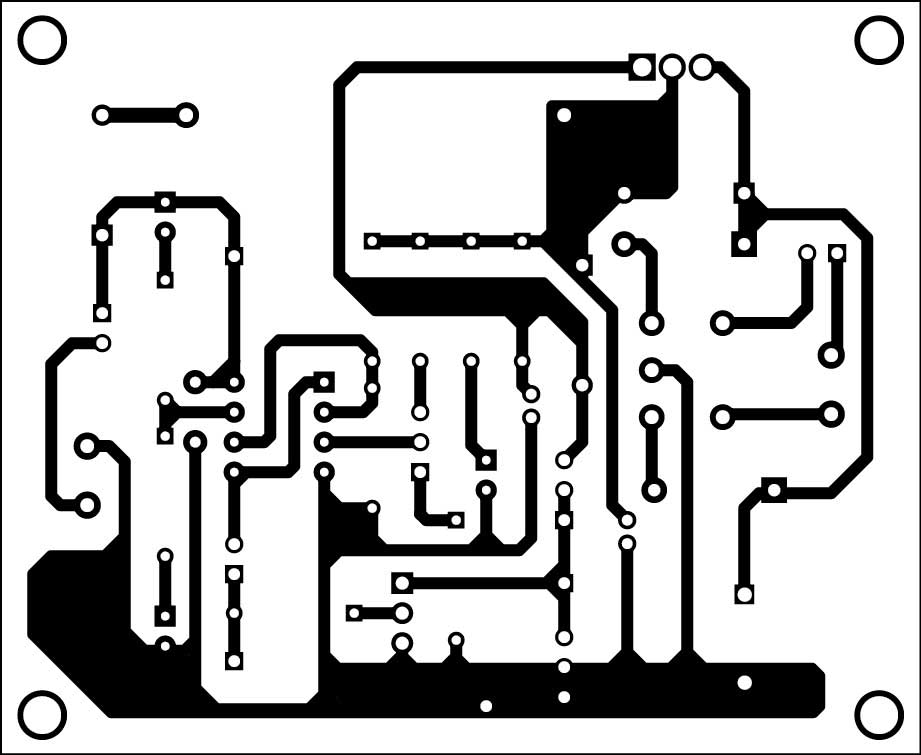

图2:充电器实际尺寸PCB
图2:12V电池充电器电路的PCB

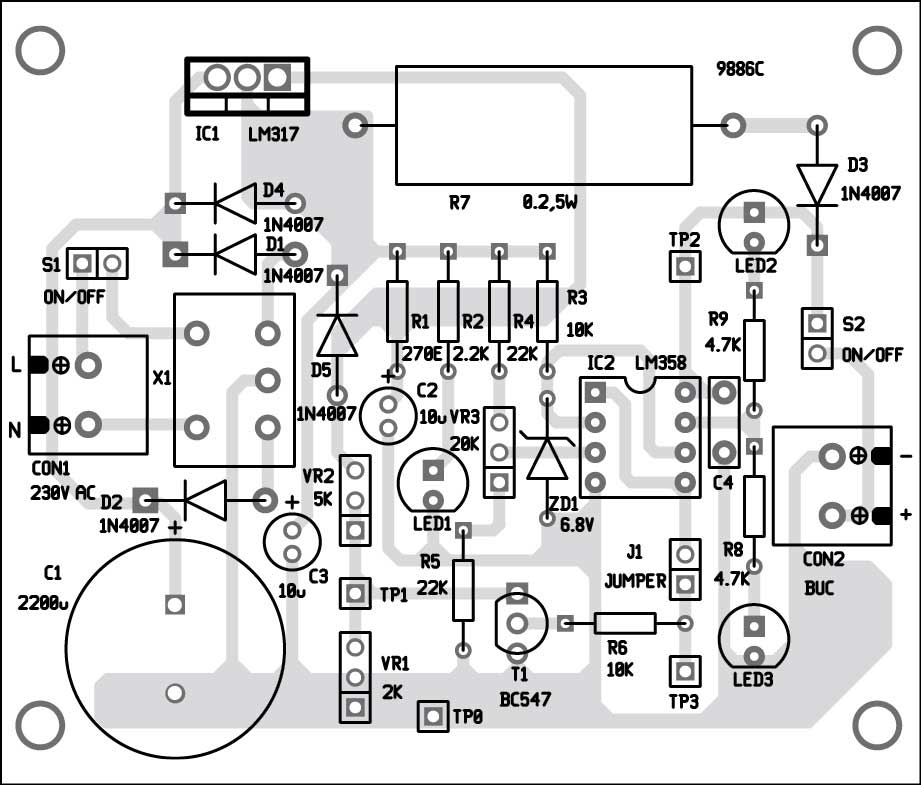

图3:PCB组件布局图
图3:PCB组件布局图

下载PCB和组件布局pdf:点击这里

将PCB封装在一个小盒子里。将电池端子固定在盒体前部，用于连接BUC。在箱体上连接开关S1和S2, potmeters VR1到VR3等。

EFY笔记

  1. 关闭S2或断开电池端子，避免电池在不充电时即S1断开时进行不必要的放电。
  2. 连接极性正确的电池。
  3. IC1外壳不应接地，应采用绝缘。

法亚兹·哈桑(Fayaz Hassan)是维萨卡帕特南钢铁厂(Visakhapatnam Steel Plant, Visakhapatnam)的经理，对微控制器、机电一体化和机器人感兴趣。

本文首次发表于2016年6月26日，并于2019年8月13日更新。
